智慧能源监管平台

一、概述

智慧能源监管平台包含两个部分,分别为能耗监测、节能降耗。由自主研发的物联网云平台和智能物联网关、各种监测传感器、运营商GPRS网络、后台服务等组成,利用大数据、云计算、云分享、数据挖掘、专家系统等技术,实现了“云+端”的服务模式,结合行业特点,提供给客户用能环节整体解决方案。

能耗监测是将建筑内部能耗计量数据采集到系统中,集中监管、远程抄表、自动统计、自动分析,实现建筑能源审计的信息化。分层次对建筑内部使用的各种设备参数(照明系统、冷源系统、热源系统、空调系统、办公设备、电梯设备、水泵设备、风机设备、厨房设备、室外景观)进行实时采集监测、运行状态监管,提供能耗账单(用电、给水、生活热水、天然气、市政蒸汽、燃煤、汽车用油)数据(用量及参数)。

节能降耗是利用物联网的技术手段,针对照明、空调、插座等用电设备进行精细的能源管理。

智慧能源监管平台是我公司智慧能源平台系列产品的子系统之一,主要用于公共大型建筑、企事业单位、学校校园、养老院、易燃企业、仓库库房等场所。

二、系统架构

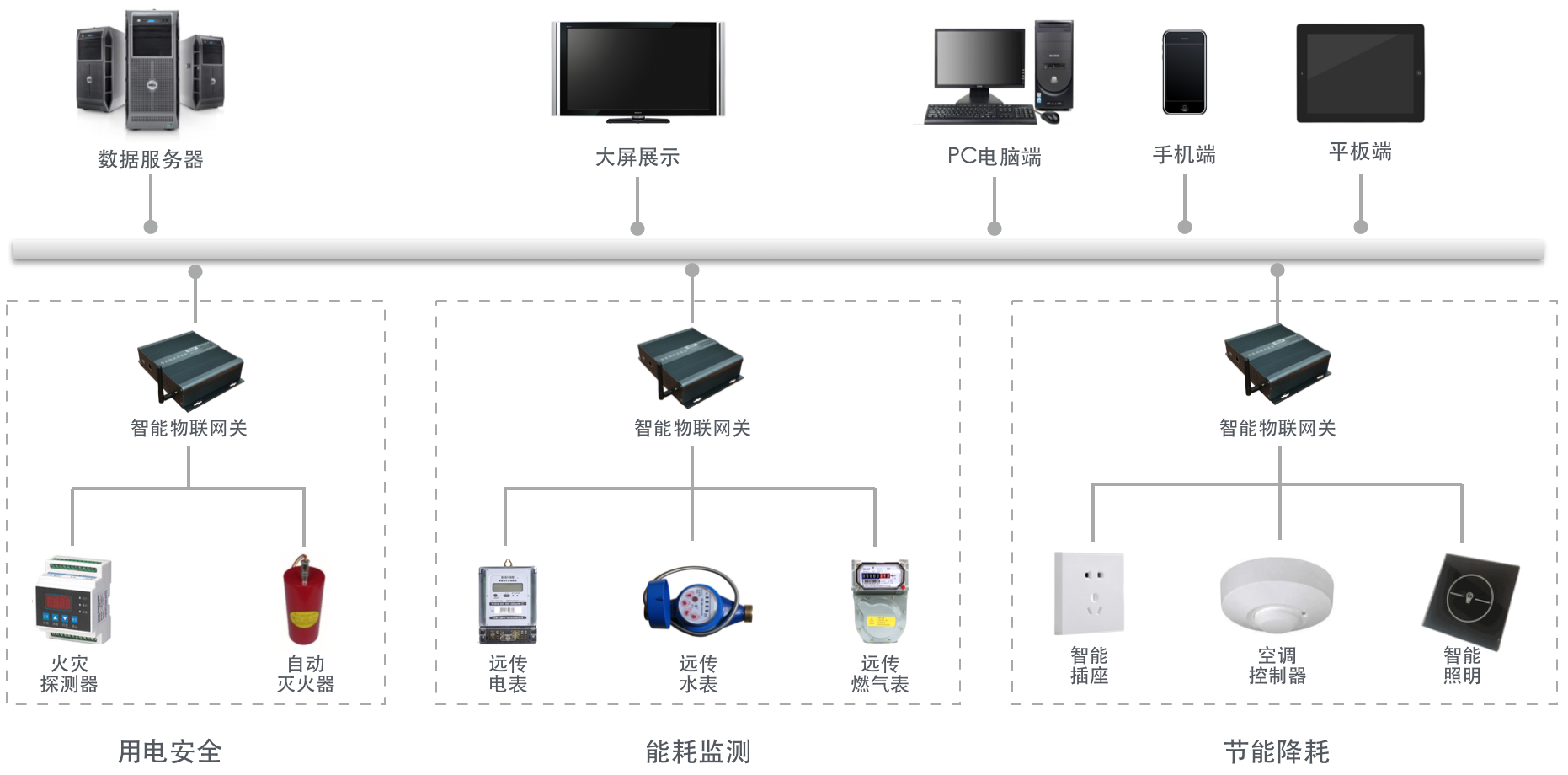

1. 系统结构图

2. 架构说明

  1. 智能物联网关可采集不同类型的计量表计,具备本地数据存储和断电续传。
  2. 智能物联网关根据安装表具数量进行配置。
  3. 智能物联网关上行具备本地网络和GPRS网络接入能力,下行具有4个串口,每个串口都可以接入各种传感设备。

三、系统功能

1. 能耗监测

(1) 能源审计

实现建筑基本信息、设备参数(空调系统、冷源系统、热源系统、照明系统、办公设备、电梯设备、水泵设备、风机设备、厨房设备、室外景观)、能耗账单(用电、给水、生活热水、天然气、市政蒸汽、燃煤、汽车用油)、现场观察(节能现场管理、现场观察记录、室内环境监测)、审计评价的录入,并将录入的数据和对审计建筑的各类建议,生成电子版的建筑能源审计报告,审计报告可以导出WORD进行修改和上传保存。

(2) 能耗监测

实现对公共机构的能耗进行实时监控,并能耗实时数据显示。包括单位电耗、水耗的分户总计量;煤气、热力的采集通过手动方式录入系统。通过列表、趋势图、饼图等形式实时呈现。

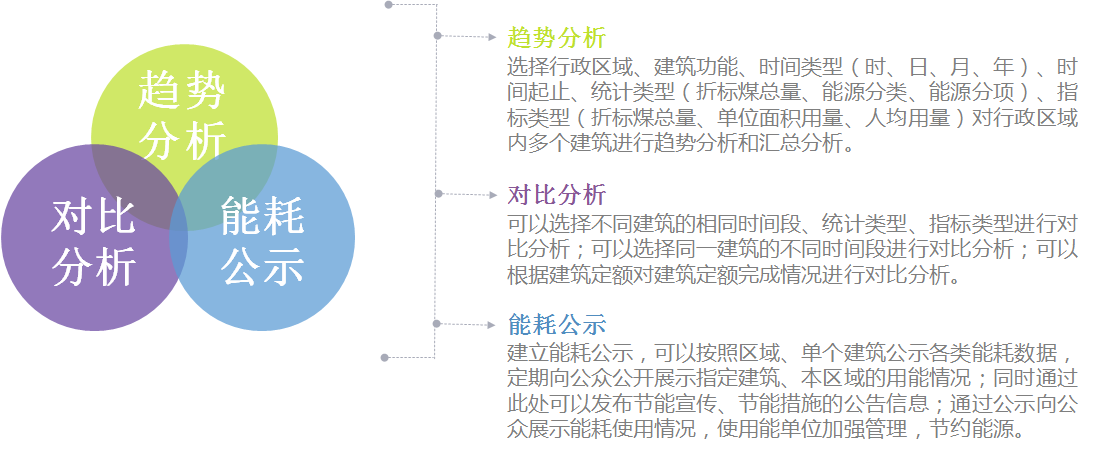

(3) 能源分析

选多个建筑,可以按折标煤总量、能源分类、能源分项等统计类型进行统计,可以按照总用量排名、单位面积排名、人均排名进行统计。对建筑进行能耗排名分析、按建筑功能进行统计分析、和同类型的标杆建筑进行对比分析、对建筑的节能潜力进行挖掘分析、对建筑的用能比例进行分析。

(4) 能耗告警

实现对采集计量装置的实时采集监测、运行状态等监测,动态展示当前采集计量装置的安装位置、最近读数、最近24小时用能趋势图表,能查询计量装置的历史读数和用能趋势;实现各类建筑的能耗分类分项统计;实现用电支路能耗统计和用电支路拓扑展示。实现对单个计量装置功能点的报警设置;实现对能耗超限的报警设置;实现对时段超限的报警设置。报警信息支持手机短信和电子邮件发送;提供历史报警记录的查询功能;提供对各类报警的统计功能。

(5) 统计报表

基于采集到的实时能耗数据信息,提供数据汇总统计功能。按不同的公共机构类型、能源资源类别、统计周期、行政区域等,生成图文并茂的各类能耗统计报表。

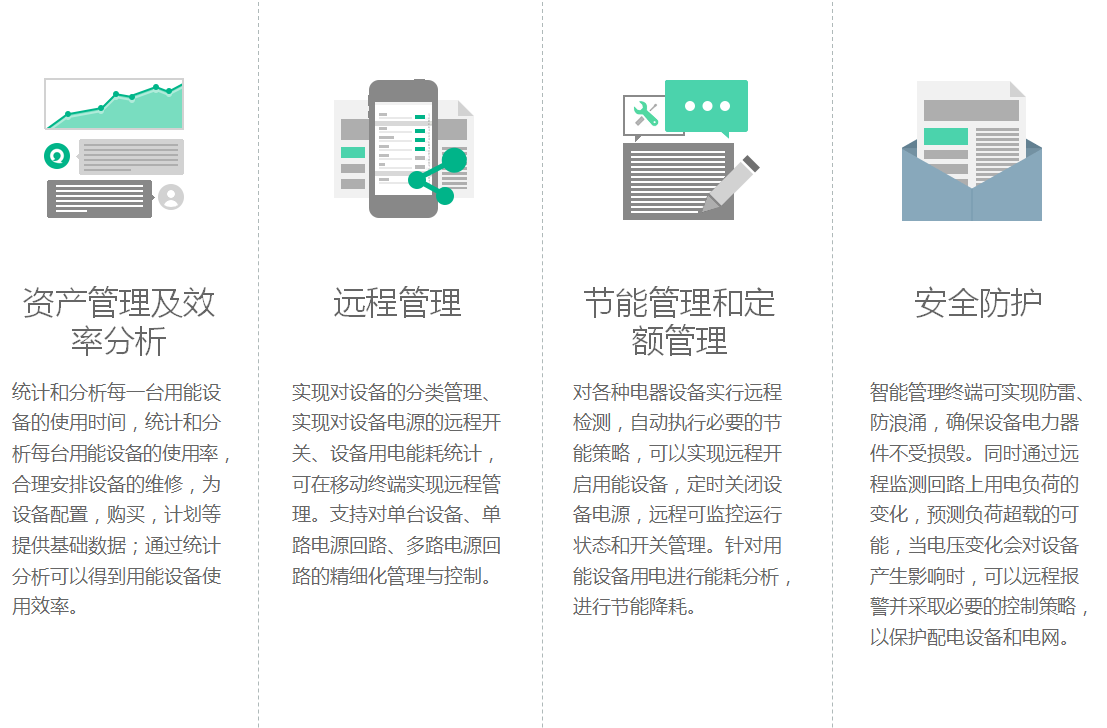

2. 节能降耗
